約80坪、L字型の施設設計の構造計算で詰まってます・・・。

『水平構面』と格闘中！！

約36畳の大空間があるため、きっと出てくるだろうな～と予想していた通り、この『水平構面』って奴が顔を出しできました



んで、これは何？？？って思いますよねっ（笑） →私も、何これっ？って思いました！！（笑）

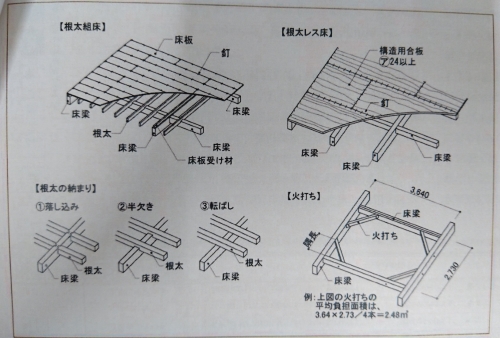

この図を見ると、「水平構面」さんの役割が、かなりイメージしやすくなると思います（笑）

役割としては、大きく二つ。

常に鉛直方向に働いている力を支える役割。

地震の力、風圧力のように、横から掛かってくる力を、周囲に配置されている体力へ機に伝える役割。



なので、あまりにも大空間だと下に支える耐力壁が無かったり、水平方向の変形量が多くなったりするということで、建物に対しては優しくない構造となってしまうのです。

が、大空間、作りたい！！



だから、水平加重に対する設計が必要！！という流れで、ここは決して妥協できない所なんです・・・。逃げられないっ

どの方法を採用するか？というのも、いくつかの種類があります。一般的な木造在来軸組み工法であれば、「火打ち」を採用することが多いと思います。

私も、常には、この方法で検討をしています。





ですが、今回は、いつものパターンでは不足しているので、いまから検討しますっ！
